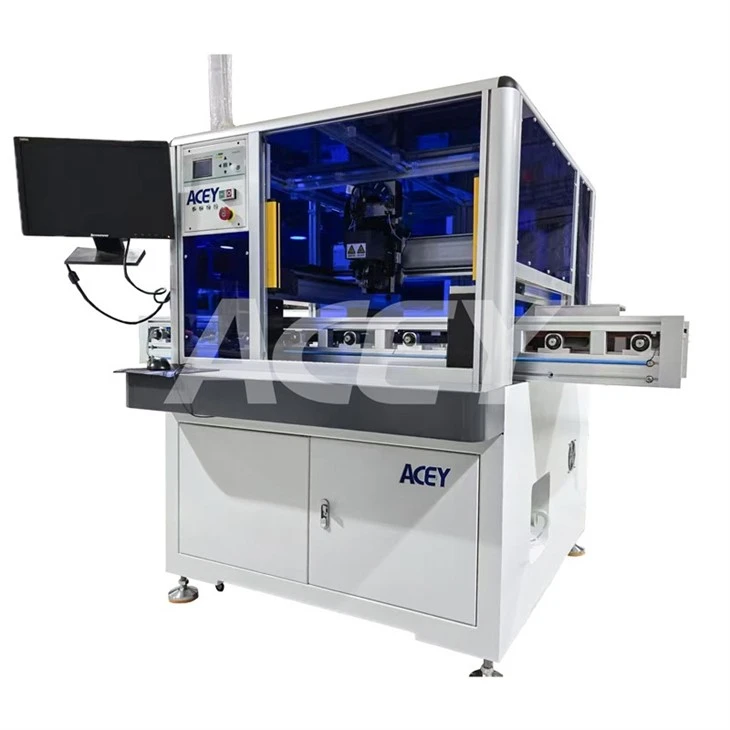

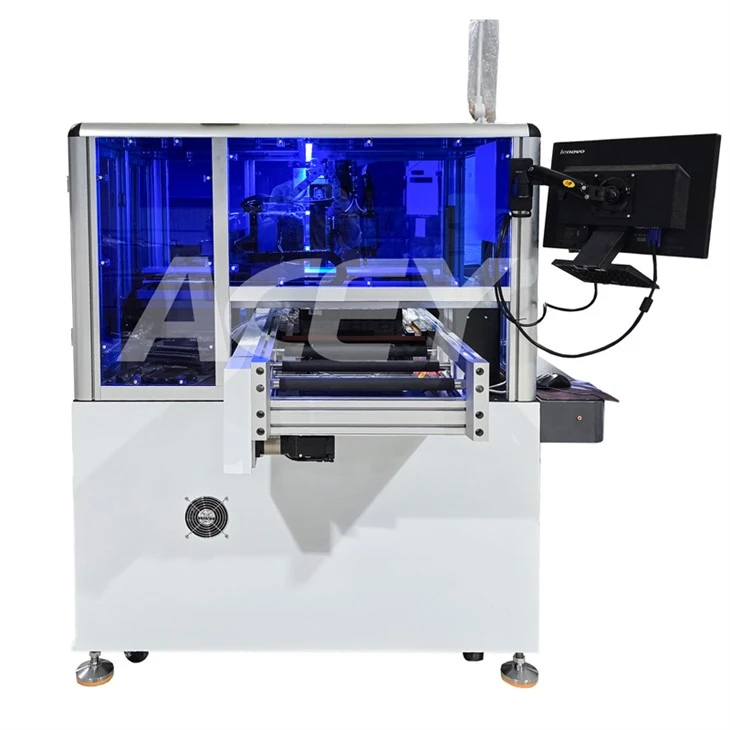

Kilelimemaskin for aluminiumtråd
Vare: Ultrasonic Wire Bonding Machine
Modell nr.: ACEY-3753A
Bestilling (Moq): 1 sett
Samsvar: CE-sertifisert
Pakke: Kryssfinerveske
Produktopprinnelse: Kina
Garanti: Ett-års garanti med livstidsstøtte
Betaling: T/T, Western Union, PayPal, Ali Trade Assurance
Modell nr.: ACEY-3753A
Bestilling (Moq): 1 sett
Samsvar: CE-sertifisert
Pakke: Kryssfinerveske
Produktopprinnelse: Kina
Garanti: Ett-års garanti med livstidsstøtte
Betaling: T/T, Western Union, PayPal, Ali Trade Assurance
Sende bookingforespørsel
produkt introduksjon
Kilelimemaskin for aluminiumtrådRekvisita
Produktbeskrivelse

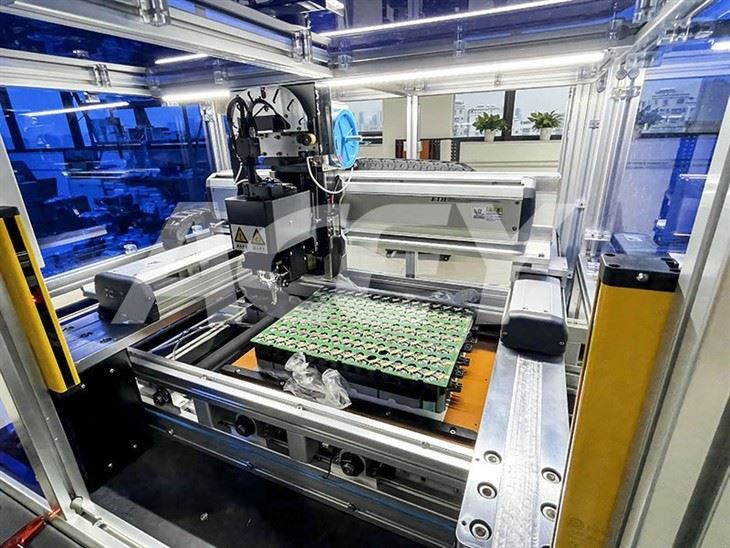

ACEY-3753A automatisk trådbindingsmaskin er et høypresisjonssveisesystem konstruert for montering av strømbatterier, energilagringsbatterier og ulike litiumionbatterimoduler. Den brukes først og fremst til å skape pålitelige forbindelser mellom aluminiumsskinner og batteriflaker.
Fordeler
1. Prosessen begynner med manuell lasting ved frontstasjonen, etterfulgt av automatisk gjenkjenning og posisjonering, automatisert binding og manuell lossing ved nedstrømsstasjonen.
2. Dette monteringssystemet er spesialbygd- for å binde kunde-spesifikke batteriprodukter og er ikke en generell-maskin.
3. Tilpasning for bruk med andre produkter krever modifikasjoner basert på faktiske bruksbehov.

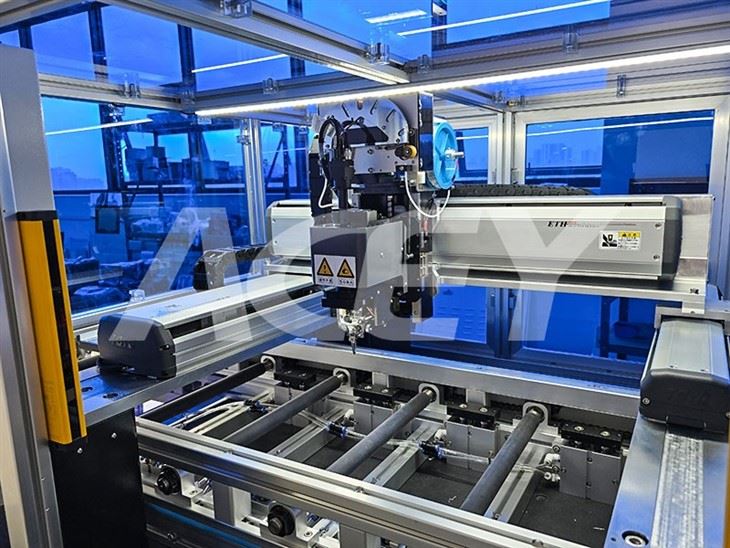

4. Maskinstrukturen består av en rammeenhet, XYZC-matemekanisme, automatisk mateenhet, ledningsforsyningssystem, fiksturposisjonering og klemmemodul, sveisehodeenhet og en operatørkonsoll.
5. X-, Y- og Z-aksene drives av presisjonskuleskruer, og oppnår gjentatt posisjoneringsnøyaktighet innenfor ±0,02 mm og vinkelposisjoneringsnøyaktighet innenfor ±1 grad.
6. En industriell datamaskin kombinert med et bevegelseskontrollkort driver de dedikerte servomotorene, og tilbyr bruker-vennlig drift, forenklet vedlikehold, et intuitivt grensesnitt og digitalt justerbare parametere for økt fleksibilitet.
7. Automatisk sveisetrykkkontroll og høy-ultralydeffekt sikrer konsekvent stabil og pålitelig sveisekvalitet.
8. Dobbel-punktsveising (første og andre sveis) reduserer skjøtemotstanden betydelig og forbedrer påliteligheten ved sammenbinding av store-områder.
9. Hurtig-utløserklemmer og én-knappstart gir sikker og effektiv manuell materialhåndtering av operatører.
10. Systemet er designet med venstre-inn, høyre-ut materialflyt, og systemet kan integreres i multistasjonstransportlinjer for direkte tilkobling til produksjonsprosesser.
Spesifikasjon
| Strømforsyning | 220VAC±10%, 50Hz, maksimal forbrukshastighet er omtrent 1200W |
| Ultralydkraft | 0~30W, automatisk veksling mellom første og andre sveising |
| X-aksen tar i bruk importerte deler-nøyaktigheten av gjentatt posisjonering kan nå ±0,02 mm, Y- og Z-aksen bruker presisjonskuleskruedrift | |
| Sveisbar aluminiumtråddiameter | 125~ 500um (5~20mil) |
| Arbeidsområde | XY-akse: maksimum: 400 × 400 (kan tilpasses i henhold til kundens krav) |
| Z-akse: maks 100mm. | |
| C-akse: pluss eller minus 180 grader | |
| Ultralyd tid | 10~500 ms, multi-kanal |
| Sveisetrykk | 50~1200g, multi-kanal |
| Sveisevinkel | ±90 grader |
| Synssystem | PR-mikroskopforstørrelse er 0,5 ganger |
| PR-lyslampeWW | Hvitt lys, justerbar lysstyrke |
| Totale dimensjoner | Omtrent 1500*2200*1650MM(L*B*H) |
| Vekt | Omtrent 800 kg |
Produktdetaljer
