Prismatic Battery Charge Discharge Tester
3
Battery capacity tester
Lithium battery capacity tester

Prismatisk batteriladingstester

Name: Kina tilpasset prismatisk batterilading utladningstester produsenter Leverandører - ACEY
Brand: Acey
SKU: 228258347

Vare: 64 kanaler 5V 60A batteriladingsutladingstester
Modellnr.:ACEY-BCT560-64P
Batterityper: Prismatisk batteri
Garanti: 1 år
MOQ: 1 sett Pakke: Kryssfinerveske

Sende bookingforespørsel

produkt introduksjon

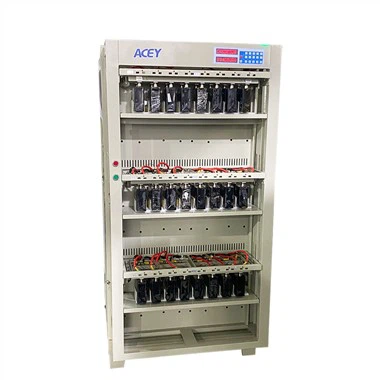

64-kanals 5V 60A prismatisk batteriladingsutladningskapasitetstester

produktbeskrivelse

Prismatic Battery Charge Discharge Tester er hovedsakelig sammensatt av datamaskin, kommunikasjonsgrensesnitt og batteritestkabinett. Batteritestkabinettet består av en jigg og et styrehus for plassering av jiggen, konstantstrøm- og konstantspenningskilde, prøvetakingskrets, styrekrets for delekapasitet, mikrokontroller og kontrollpanel. Det brukes hovedsakelig til strømbatterikapasitetsseparasjon, kapasitetstesting og sykluslivstesting, og er mainstream innen strømbatteritestutstyr for å møte behovene til strømbatteri.

Utstyrsfunksjoner

Enkeltpunktet er uavhengig, og lade- og utladingstrinnene kan stilles inn uavhengig for hver batteritestkanal.
Nøyaktigheten til utstyret er 0. 05%, dataopptakstiden er 1 s / gang, og stabiliteten er høy.
Programvaren har kraftig funksjon og vennlig menneske-maskin-grensesnitt.
Fire-tråds testgrensesnitt sikrer høy målenøyaktighet. Modulært designkonsept, lett å vedlikeholde.

Utstyrsstruktur

1. Uavhengig CPU-kort, dobbelttastatur, front- og baksidedrift, hele kabinettet enhetlig overføringskontroll;

2. 4-kontrollmodul for konstant strøm og konstant spenning:

3. Toveis AC / DC invertermodul;

4. Pneumatisk automatisk klemmemodus.

Hoved tekniske parametere

Antall utstyrskanaler	Hele maskinen har 64chs
Ytre dimensjon	Lengde 968* bredde 901* høyde 1840 (tilpasset versjon, størrelsen er avhengig av den faktiske modellen
Saksfarge	Standard grå / svart (tilpassbar)
Klemmetype	Tilpasset
Klemmefjær	78,5 MM
Støtte batterispesifikasjoner	Batteriområdet er 65-220mm i lengde, 20-74mm i tykkelse, 90-230mm i høyden og 45-160mm i polar øre. Sylinder 80-20 (merk: dette utstyret er spesialdesignet, kun én type undertrykksformingsutstyr støttes)
Kanalkontrollmodus	Hver kanal kan startes, stoppes, suspenderes, fortsettes og beskyttes uavhengig.
	Hver kanal har uavhengig konstant spenning og strøm. Maskinvarekontrollkrets
	Nøyaktigheten til ladestrøm og utladningsstrøm for hver kanal kan kalibreres automatisk av programvare
Fungerende strømforsyning	Trefase femleder AC380V土10%, 50Hz
Maktfaktor	Større enn eller lik 0.99
AC strømforvrengningshastighet	Mindre enn eller lik 2 %
Ladeeffektivitet for hele maskinen	Større enn eller lik 75 %
Effektivitet for fôrkonvertering	Større enn eller lik 70 %
Strømforbruk arbeid	Mindre enn eller lik 23KW
Feilfrekvens for utstyr	<1%
Arbeidsmiljø	Teaperature -10~40 grader . Relativ homiditet 80 %
Varmespredningsmodus	Naturlig vind inn, eksos oppover
Spenningsmålingsområde	DC 0~5V
Batterispenningsområde	Lad DC 0~4,5V; utladning DC 4,5~2V
Konstant spenningsområde	DC 2~4,5V
Spenningsnøyaktighet	±(0.05 % avlesning + 0.05 % full), oppløsningsforhold 1mV
Spenningsstabilitet	Mindre enn eller lik (±1mV)
Gjeldende rekkevidde	Lad DC 60mA-60A; Utladning DC 60mA-60A
Gjeldende nøyaktighet	±(0.05 % avlesning + 0.05 % full), oppløsningsforhold 1mV
Nåværende stabilitet	Mindre enn eller lik (±1mA)
Negativt trykkområde	(-100KPa-0)justerbar
Kontrollmodus	Datakontroll, kan kontrollere hele skapet med skannefunksjon
Kommunikasjonsmodus	485s portkommunikasjon (porthastighet 57600)/ TCP
Prosessinnstillinger	Opptil 32 trinn og 256 sykluser kan stilles inn
Lademodus	Konstant strøm; konstant trykk; konstant strøm og trykk
Ladingsavbruddsforhold	Spenning, strøm, tid, kapasitet, - △ v
Utladningsmodus	Permanent flyt, konstant kraft, konstant motstand
Utløpsavskjæringsforhold	Spenning, tid og kapasitet
Beskyttelsesfunksjon	Overspenning, underspenning, overstrøm, understrøm, overkapasitetsbeskyttelse, strømavbruddsbeskyttelse, gjenoppretting av databruddpunkt
Tidsramme	0~3000 min / trinn i min
Tidsnøyaktighet	Mindre enn eller lik ±0,1 %
Inspeksjonssyklus for prøvetaking	1s-60er valgfritt
Batterisortering	Del etter kapasitet, tid, åpen kretsspenning, utladningsplattform, etc.
Databehandling	Kan registrere spenning, strøm, tid, kapasitet etc, automatisk beregne konstant strøm ladeforhold, kapasitetstap, utladningseffektivitet, gjennomsnittlig spenning, medianspenning, gi datakurve og syklusdiagram; kan skrive ut tekst-, excel-, word- eller mdb-formatdatafil
Grunnleggende funksjon av programvare	1. Programvaren støtter ulike tilkoblinger, for eksempel manuell pausefortsettelse, fortsettelse av programvareavslutning, strømbrudd, frakobling i utstyrskommunikasjon, unormal stoppfortsettelse; 2. Støtt strekkodeskanning, skanning av endimensjonal kode, QR-kode, kanalhoppskanning, lastingskanning og andre skannemetoder; 3. Lokal testdetaljert datalagring, kan se gjeldende testdata og historiske data for hver kanal når som helst, ha data og kurve tilsvarende to måter, og støtte excel-rapport i enkelt- eller batchform, og kan sette testslutt automatiske data eksportere etter behov. 4. Støtt kapasitetssortering, og grader batterisortering; 5. Støtt den kvalifiserte vurderingen etter testen, og bedømme bestått / ng-resultatene i henhold til spesifisert sykluskapasitet, spenning, tid og annen informasjon; 6. Støtt ulike trinnbeskyttelse og global spenning, strøm, temperatur unormal beskyttelse og unormal alarm, støtte batteripakke overlading, overutladningsbeskyttelse test; 7. Støttekanal parallell (i henhold til utstyr); 8. Støtte enhet konvertering; 9. Støtte bakgrunnslagring for databaseserver eller MES-dokking; 10. Programvare frakoblet beskyttelse;
